Datos del producto:
|
| Uso: | Placa del reborde | Superficie: | Brillante |
|---|---|---|---|
| Densidad: | 8,2 | Código del HS: | 7408229000 |
| Punto culminante: | Tira bimetálica termal,Tira bimetálica de Chace 2400,Tira bimetálica de los dispositivos mecánicos |
||

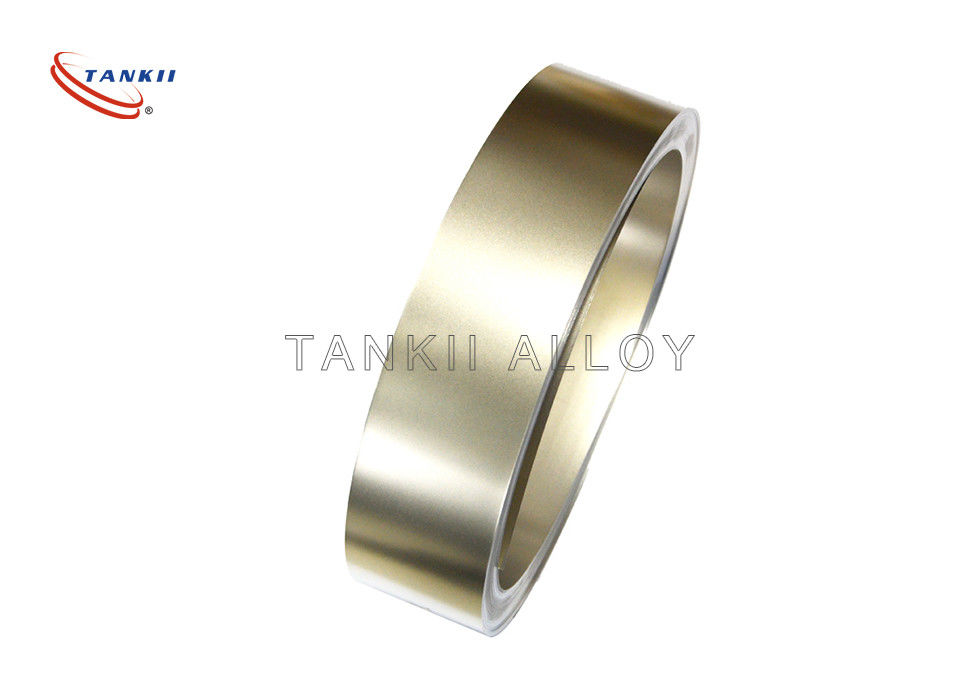

Tira bimetálica termal de Chace 2400
La tira bimetálica se utiliza para convertir un cambio de temperatura en la dislocación mecánica. La tira consiste en dos tiras de diversos metales que se amplíen a diversas tarifas como se calientan, generalmente de acero y de cobre, o en algunos casos de acero y de cobre amarillo. Las tiras son unidas a juntas en su longitud clavando, soldando o soldando con autógena. Las diversas extensiones forzar la tira plana para doblar una manera si está calentado, y en la dirección opuesta si está refrescado debajo de su temperatura inicial. El metal con el coeficiente más alto de extensión termal está en el lado externo de la curva cuando la tira se calienta y en el lado interno cuando está refrescada
La dislocación oblicua de la tira es mucho más grande que la pequeña longitudinalmente extensión en cualquiera de los dos metales. Este efecto se utiliza en una gama de dispositivos mecánicos y eléctricos. En algunos usos la tira bimetálica se utiliza en la forma plana. En otros, se envuelve en una bobina para la compacticidad. La mayor longitud de la versión en espiral da sensibilidad mejorada.
Diagrama de una tira bimetálica que muestra cómo la diferencia en la extensión termal en los dos metales lleva a una dislocación oblicua mucho más grande de la tira
Composición química (%)
| Grado | C | Si | Manganeso | P | S | Ni | Cr | Cu | FE |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | Bal. |
| Grado | C | Si | Manganeso | P | S | Ni | Cr | Cu | FE |
| Ni22Cr3 | ≤0.35 | 0.15~0.3 | 0.3~0.6 | ≤0.02 | ≤0.02 | 21~23 | 2.0~4.0 | - | Bal. |
Composición
| Grado | Chace 2400 |
| Alta capa de la extensión | Ni22Cr3 |
| Capa baja de la extensión | Ni36 |
Estilo de la fuente
| Las aleaciones nombran | Tipo | Dimensión | ||
| Chace 2400 | Tira | W= 5~120 milímetros | T= 0.1~5 milímetros | |
Propiedades físicas típicas
| Densidad (g/cm3) | 8,2 |
| Resistencia eléctrica en 20ºC (OMmm2/m) | el 0.8±5% |
| Conductividad termal, λ/con (m*ºC) | 22 |
| Módulo de elástico, e Gpa | 147~177 |
| K de doblez/10-6 ºC-1 (20~135ºC) | 14,3 |
| Tarifa de doblez f (20~130ºC) 10-6ºC-1 de la temperatura | el 26.2%±5% |
| Temperatura permisible (ºC) | -70~ 350 |
| Temperatura linear (ºC) | -20~ 180 |
