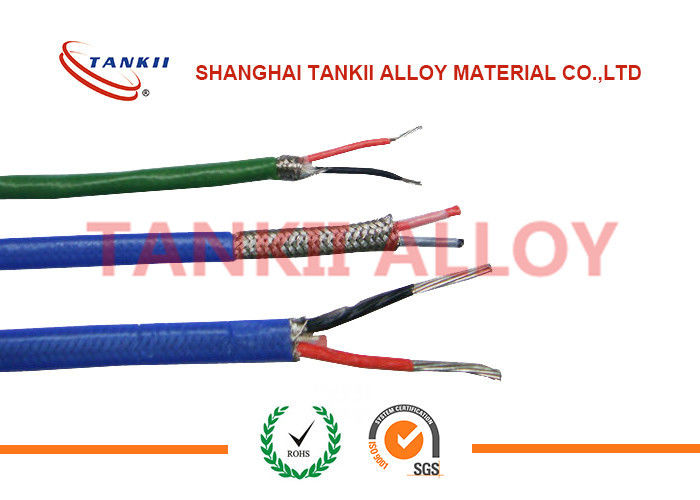

El Teflon aisló el tipo de cable azul/rojo de termopar JX KX EX con el conductor desnudo extrafino del alambre





Los cables de la remuneración del termopar se pueden también llamar como cables de la instrumentación, puesto que se utilizan para la medida de proceso de la temperatura. La construcción es similar al cable de la instrumentación de los pares pero el material del conductor es diferente. Los termopares se utilizan en procesos para detectar temperatura y están conectados con los pirómetros para la indicación y el control. El termopar y el pirómetro son conducidos eléctricamente por los cables de extensión de termopar/los cables compensadores del termopar. Los conductores usados para estos cables de termopar se requieren tener propiedades termoeléctricas similares de (emf) como la del termopar usado para detectar la temperatura.



Nuestro tipo KX de la fabricación de la planta principalmente, el alambre compensador de NX, EX, de JX, del NC, de TX, de SC/RC, de KCA, de KCB para el termopar, y ellos se utilizan en instrumentos y cables de la medida de la temperatura. Nuestros productos compensadores del termopar son todos hicieron respetar por GB/T 4990-2010 ‘alambres de la aleación de la extensión y los cables compensadores para los termopares’ (estándar nacional chino), y también IEC584-3 ‘alambre compensador de la parte 3 del termopar’ (estándar internacional).





1. X: El cortocircuito para la extensión, significa que la aleación del alambre de la remuneración está como lo mismo que el aleación del termopar

2. C: Ponga en cortocircuito para la remuneración, significa que la aleación del alambre de la remuneración tiene caracteres similares con la aleación del termopar en cierta gama de temperaturas.





1. Calefacción – quemadores de gas para los hornos
2. Enfriamiento – congeladores
3. Protección del motor – temperaturas y temperaturas superficiales

4. control de la temperatura alta – bastidor del hierro







Código del termopar	Comp. Type	Comp. Wire Name	Positivo		Negativo
			Nombre	Código	Nombre	Código
S	SC	cobre-constantan 0,6	cobre	Proceso estadístico	constantan 0,6	SNC
R	RC	cobre-constantan 0,6	cobre	RPC	constantan 0,6	RNC
K	KCA	Iron-constantan22	Hierro	KPCA	constantan22	KNCA
K	KCB	cobre-constantan 40	cobre	KPCB	constantan 40	KNCB
K	KX	Chromel10-NiSi3	Chromel10	KPX	NiSi3	KNX
N	NC	Hierro-constantan 18	Hierro	NPC	constantan 18	NNC
N	NX	NiCr14Si-NiSi4Mg	NiCr14Si	NPX	NiSi4Mg	NNX
E	EX	NiCr10-Constantan45	NiCr10	EPX	Constantan45	ENX
J	JX	Hierro-constantan 45	Hierro	JPX	constantan 45	JNX
T	TX	cobre-constantan 45	cobre	TPX	constantan 45	TNX
El color del aislamiento y de la envoltura
Tipo	Color del aislamiento		Color de la envoltura
	Positivo	Negativo	G		H
			/	S	/	S
SC/RC	ROJO	VERDE	NEGRO	GRIS	NEGRO	AMARILLO
KCA	ROJO	AZUL	NEGRO	GRIS	NEGRO	AMARILLO
KCB	ROJO	AZUL	NEGRO	GRIS	NEGRO	AMARILLO
KX	ROJO	NEGRO	NEGRO	GRIS	NEGRO	AMARILLO
NC	ROJO	GRIS	NEGRO	GRIS	NEGRO	AMARILLO
NX	ROJO	GRIS	NEGRO	GRIS	NEGRO	AMARILLO
EX	ROJO	BROWN	NEGRO	GRIS	NEGRO	AMARILLO
JX	ROJO	PÚRPURA	NEGRO	GRIS	NEGRO	AMARILLO
TX	ROJO	BLANCO	NEGRO	GRIS	NEGRO	AMARILLO
Nota: G--Para el uso general H--Para el uso a prueba de calor S--La clase normal de la clase de la precisión no tiene ninguna muestra

























































































Detalles de empaquetado	Rollo con el paquete envuelto en una película y del cartón plástico
Detalle de la entrega	Enviado en 7 días después del pago
