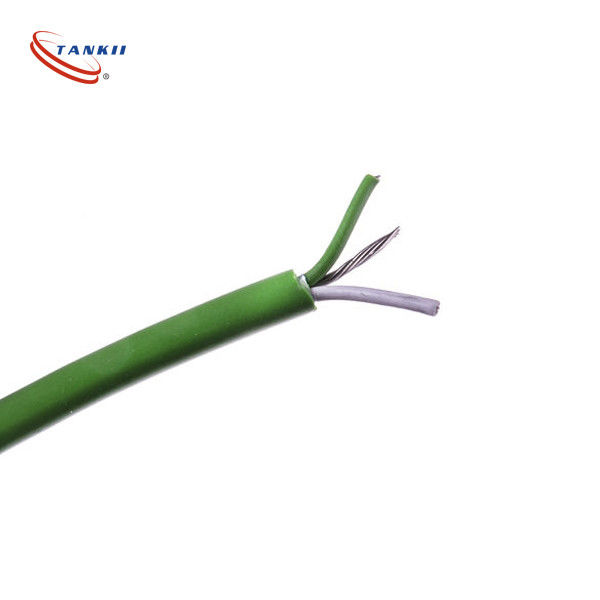

1 par 2 pares 3 pares Cable de extensión tipo K blanco y verde clase 1 estándar IEC utilizado para central térmica

1 par 2 pares 3 pares Cable de extensión tipo K blanco y verde estándar IEC clase 1 utilizado para central térmica

Descripción del producto:

Aplicación principal del cable de extensión de termopar (cable de compensación)
En una frase: Tire del extremo frío del termopar desde el equipo de alta temperatura a una ubicación con temperatura estable y adecuada para instrumentos de medición de temperatura, asegurando una medición de temperatura precisa y sin errores de diferencia de temperatura adicionales.
1, Función principal
Extienda la señal de medición de temperatura y reubique el extremo de trabajo del termopar de unión fría a un sitio de alta temperatura. La unión fría no debe colocarse en un lugar con alta temperatura/grandes fluctuaciones de temperatura; Utilice cables de extensión para tirar del extremo frío al área de temperatura constante de la sala de control y el gabinete de instrumentos a larga distancia.
Compense el potencial termoeléctrico, elimine los errores de medición de temperatura, extienda el material del cable para que coincida con las características termoeléctricas del termopar correspondiente. Dentro de un cierto rango de temperatura, puede extender eficazmente el termopar sin generar potencial parásito adicional, asegurando lecturas de temperatura precisas.
Los metales preciosos especiales para termopares de ahorro de costos (platino rodio, níquel cromo silicio, etc.) son muy caros. Se utilizan cables de termopar cortos en el extremo frontal y cables de extensión baratos para largas distancias en la parte trasera, lo que ahorra mucho dinero.
Anti interferencia, cableado fácil cable de compensación especializado con aislamiento y blindaje, adecuado para puentes de taller y tendido de tuberías, anti interferencia electromagnética, transmisión de señal estable.
Adapte el cableado del instrumento para llevar la sonda de alta temperatura in situ al medidor de control de temperatura, grabador y módulo de temperatura PLC de manera estandarizada, con un cableado unificado y ordenado.

Aquí están sus características clave y consideraciones de selección:

Características y aplicaciones principales:

1. Transmisión de señal: Transmite con precisión la señal de potencial termoeléctrico de nivel de milivoltio generada por el termopar en el punto de medición.

2. Extensión y compensación: Reemplaza los costosos cables de termopar tipo K (electrodo positivo: níquel-cromo, electrodo negativo: níquel-silicio) para tendidos de larga distancia, y extiende la "unión fría" (unión de referencia) del termopar desde el campo de alta temperatura hasta la sala de control con temperatura estable, permitiendo una compensación precisa de la unión fría en los instrumentos.

3. Rentabilidad: Utiliza cables de aleación económicos que coinciden con las características termoeléctricas del termopar, reduciendo significativamente los costos de cableado.

Cables de extensión frente a cables de compensación:

Cables de extensión: La aleación conductora es exactamente la misma que la del termopar correspondiente (por ejemplo, KX), manteniendo una alta precisión en un rango de temperatura más amplio (por ejemplo, -40 °C a 200 °C), pero a un costo mayor.

Cables de compensación: La aleación conductora es diferente de la del termopar pero tiene propiedades termoeléctricas coincidentes (por ejemplo, KCA/KCB), garantizando la precisión solo dentro de un rango de temperatura limitado (por ejemplo, 0-100 °C), y a un costo menor.

Terminología general: En aplicaciones prácticas, "cable de extensión" se utiliza a menudo como un término general para ambos.

Para la mayoría de las aplicaciones industriales, los cables de compensación son suficientes.

Materiales conductores:

Los cables de termopar vienen en varias variaciones, distinguidas principalmente por sus materiales de aislamiento y construcción para adaptarse a diferentes condiciones ambientales y aplicaciones.

Aquí están los tipos principales:

1. Aislamiento de PVC: Adecuado para aplicaciones de propósito general con rangos de temperatura moderados.
2. Aislamiento de fibra de vidrio: Se utiliza para aplicaciones de mayor temperatura, ofreciendo mejor resistencia al calor.
3. Aislamiento de PTFE: Ideal para aplicaciones que requieren resistencia química y flexibilidad en temperaturas bajas a moderadas.
4. Aislamiento de silicona: Proporciona buena flexibilidad y resistencia al calor, a menudo se utiliza en entornos de alta temperatura.
5. Aislamiento mineral (MI): Cuenta con una cubierta metálica con aislamiento de óxido de magnesio, adecuada para altas temperaturas, entornos hostiles y donde se necesita protección mecánica.

Cada tipo se elige en función de los requisitos operativos específicos, como el rango de temperatura, la exposición química y la durabilidad mecánica.

Parámetros técnicos:

Preguntas frecuentes:

P: ¿Cuál es el nombre de la marca de este cable de termopar?

R: El nombre de la marca de este cable de termopar es Tankii.

P: ¿Cuáles son los diferentes números de modelo disponibles para este cable de termopar?

R: Los diferentes números de modelo disponibles para este cable de termopar son KX/KC, JX, EX, TX, NX, SC

P: ¿Dónde se fabrica este cable de termopar?

R: Este cable de termopar se fabrica en China.

P: ¿Cuáles son los rangos de temperatura admitidos por este cable de termopar?

R: Los rangos de temperatura admitidos por este cable de termopar varían según el número de modelo. Consulte las especificaciones del producto para obtener más información.

P: ¿Es este cable de termopar adecuado para su uso en entornos industriales hostiles?

R: Sí, este cable de termopar está diseñado para ser duradero y confiable en entornos industriales hostiles.
