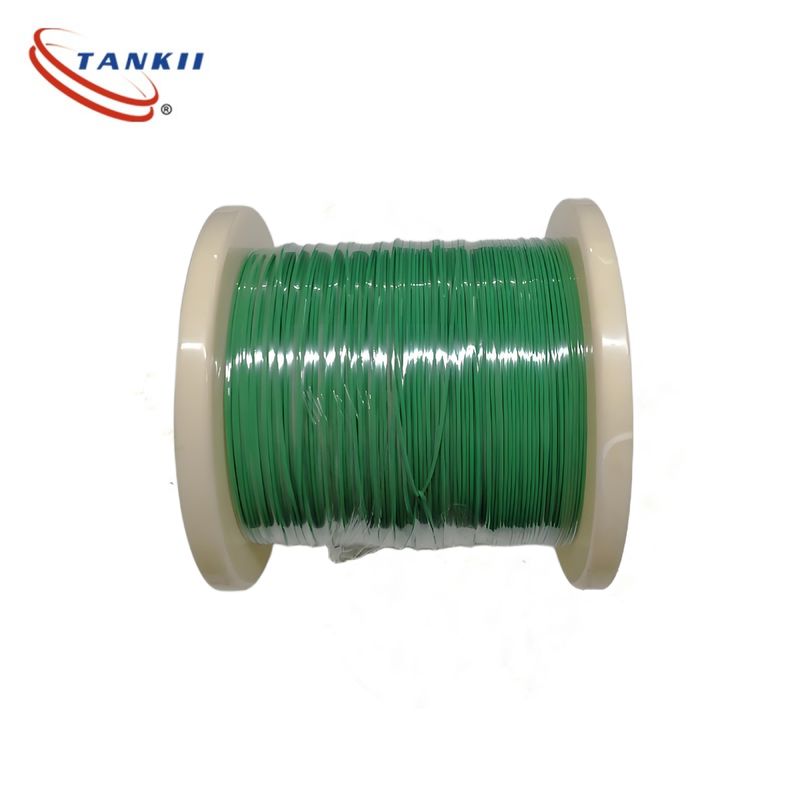

Código de color estándar de la IEC Cable de termoparejo tipo K verde y blanco con aislamiento FEP de 0,5 mm con un solo conductor
Seleccionar el cable de termopares adecuado es fundamental para la detección precisa de la temperatura en aplicaciones industriales, automotrices y científicas.marco paso a pasobasado en criterios técnicos y consideraciones del mundo real:
Los cables de termopares deben utilizarCables de compensacióncon el mismo coeficiente de Seebeck que la aleación de termopares para evitar los desplazamientos de voltaje.
Elegir el aislamiento basado entemperatura de funcionamiento continuay exposición química:
- A altas temperaturas (> 500 °C):
- Aislado por minerales (MI): MgO en polvo + cubierta de acero inoxidable (200-1300°C, certificado ATEX/IECEx para zonas de explosión).
- FEP/PTFE: 200-260°C, resistente a los ácidos (por ejemplo, reactores químicos).
- Mediano tiempo (100-500°C):
- El caucho de silicona: 180°C, flexible para máquinas móviles (por ejemplo, cintas transportadoras).
- Fibra de vidrio de teflón: 250°C, resistente a la abrasión (fundido de metal).
- Baja temperatura (< 100 °C):
- El PVC: 70°C, rentable para uso en interiores (por ejemplo, procesamiento de alimentos).
- Humedad/corrosión:
- Utilizaciónde acero inoxidable(IP67/IP68) para ambientes húmedos (por ejemplo, tuberías de vapor).
- Añadirel caucho de etilenopropileno (EPR)chaqueta para resistir el agua salada (calderas marinas).
- Interferencia entre el IME y las IRR:
- Cables blindados(plata de cobre o aluminio trenzada) reducen el ruido en zonas de alto voltaje (por ejemplo, cerca de motores).
- Las demás(30 giros/m) minimizan aún más el acoplamiento inductivo (norma ASTM E1137).
- Estreses mecánicos:
- cinta metálica de bloqueo para la resistencia al aplastamiento (equipo de construcción).
- De silicona flexible(5 millones de ciclos de curva) para la robótica o las máquinas giratorias.
- El número de puntos de referencia de la muestra de referencia será el siguiente::
- Medida más pequeña (24-26AWG) para carreras cortas (<10m, por ejemplo, instrumentos de laboratorio).
- Un ancho de banda más grande (18-20AWG) para largas distancias (> 50m) para reducir la caída de voltaje (por ejemplo, plantas de energía).
- Código de color de la chaqueta:
- Seguir las normas ANSI/ISA (por ejemplo, tipo K = rojo ((+) / blanco ((-), tipo J = negro ((+) / blanco ((-)) para una rápida identificación.
- Terminado:
- Conectores moldeados (por ejemplo, M12 para la automatización) frente a extremos desmontados (para ensambles personalizados). Los cables preterminados reducen los errores de instalación en un 60% (Informe de campo, 2024)
Cables de tipo K (níquel cromo níquel aluminio) (KX)
Características principales: error de ± 2,2 °C (1000 °C), resistencia a la oxidación, alta rentabilidad
Escenario típico:
▶ Horno industrial o caldera (800-1200 °C): horno rotativo de la planta de cemento (resistente al polvo y a altas temperaturas)
▶ Pruebas de motores de automóviles: monitorización de la temperatura del cuerpo del cilindro (amplio rango de temperatura de -40 ° C a 1000 ° C)
▶ Caso de error: Una central eléctrica utilizó erróneamente un cable BX (cable de compensación tipo B), lo que resultó en un aumento falso de 15 ° C en la temperatura del horno y una disminución en la eficiencia de combustión
Código de colores:
Aplicaciones:
El cable de termopares tiene una amplia gama de aplicaciones, incluyendo:
- Fabricación industrial:
- Fabricación de productos químicos: En la fabricación de acero, hierro y otros procesos metalúrgicos, los cables de termopares se utilizan para controlar las altas temperaturas en hornos, como altos hornos, hornos eléctricos y convertidores.Esto ayuda a controlar el proceso de fundición y garantizar la calidad de los productos metálicos.
- Industria química: Las reacciones químicas se producen a menudo bajo condiciones de temperatura específicas.y otros equipos para garantizar el normal desarrollo de las reacciones químicas y la seguridad del proceso de producción.
- Fabricación de cerámica y vidrio: La producción de cerámica y vidrio requiere procesos de cocción y fusión a altas temperaturas.Los cables de termopares se utilizan para controlar la temperatura en hornos y hornos para controlar la temperatura de cocción y garantizar la calidad de los productos.
- Generación de energía: En las centrales eléctricas, los cables de termopares se utilizan para medir la temperatura de las calderas, las turbinas de vapor,y otros equipos para controlar el estado de funcionamiento del equipo y garantizar el funcionamiento seguro y eficiente del sistema de generación de energía.
- Industria del automóvil: Los cables de termopares se utilizan en la industria automotriz para medir la temperatura de los gases de escape del motor, los convertidores catalíticos y otros componentes.Esto ayuda a controlar el rendimiento del motor y el sistema de control de emisiones, y también se utiliza en las pruebas y el desarrollo de nuevos motores de automóviles.
- Industria aeroespacial: En el campo aeroespacial, los cables de termopares se utilizan para medir la temperatura de los motores de los aviones, los motores de los cohetes y otros componentes de alta temperatura.Esto es crucial para garantizar la seguridad y fiabilidad de los vehículos aeroespaciales durante el vuelo..
- Industria alimentaria: En la industria alimentaria, los cables de termopares se utilizan para medir la temperatura de los hornos, los equipos de esterilización,y otros equipos de procesamiento para garantizar la seguridad y la calidad del procesamiento de alimentos.
- Investigación científica y de laboratorio: Los cables de termopares se utilizan ampliamente en laboratorios e instituciones de investigación científica para la medición de la temperatura en diversos experimentos y proyectos de investigación.experimentos químicos, y la investigación biológica, los cables de termopares se utilizan para medir la temperatura de las muestras y los sistemas de reacción.
- Sistemas de aire acondicionado: En los sistemas de calefacción, ventilación y aire acondicionado, los cables de termopares se utilizan para medir la temperatura del aire, del agua, del agua y del agua.y otros medios para controlar el funcionamiento del sistema y garantizar la comodidad del entorno interior.
Los cables también están disponibles en diferentes configuraciones, incluidas uniones conectadas a tierra, sin conexión a tierra y expuestas, para adaptarse a los requisitos específicos de la aplicación.Las uniones con tierra proporcionan tiempos de respuesta más rápidos, pero son más susceptibles al ruido eléctricoLas uniones expuestas se utilizan cuando se necesita el tiempo de respuesta más rápido, pero son más vulnerables a los daños.
En general, los cables de termopares de tipo K son un componente crítico en los sistemas de medición de temperatura, proporcionando durabilidad, precisión y versatilidad en una amplia gama de aplicaciones.
Preguntas frecuentes:
P: ¿Cuál es el nombre de marca de este cable de termopares?
R: La marca de este cable de termopares es Tankii.
P: ¿Cuáles son los diferentes números de modelo disponibles para este cable de termopares?
R: Los diferentes números de modelo disponibles para este cable de termopares son KX/KC, JX, EX, TX, NX, SC
P: ¿Dónde se fabrica este cable de termopares?
R: Este cable de termopares es fabricado en China.
P: ¿Cuáles son los rangos de temperatura soportados por este cable de termopares?
R: Los rangos de temperatura soportados por este cable de termopares varían según el número de modelo.
P: ¿Este cable de termopares es adecuado para su uso en ambientes industriales duros?
R: Sí, este cable de termopares está diseñado para ser duradero y confiable en ambientes industriales duros.
