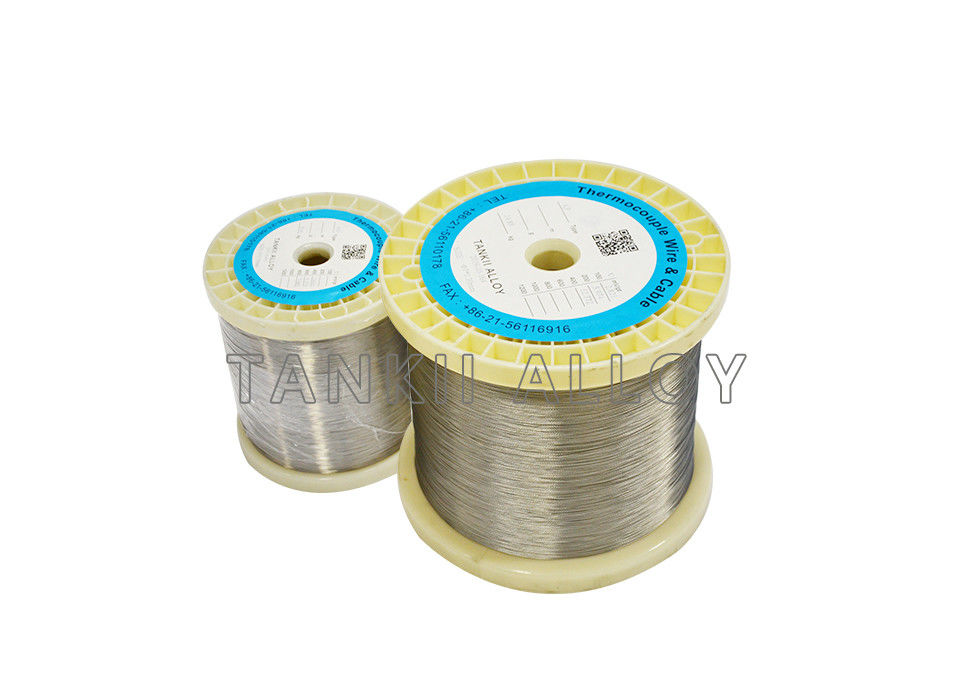

Tipo brillante alambre desnudo del termopar de NX clase IEC584-3 1 de 19 x de 0.16m m

IEC584-3 trenzó el tipo alambre del alambre 19* 0.16m m del termopar del termopar de NX

Tamaño común de Tankii: Tipo alambre de N del termopar del grado de la extensión, trenzado 19*0.16m m, IEC584-3

¿Alambre del grado del termopar o alambre del grado de la extensión?

El alambre del termopar (cable) está disponible en dos grados; Alambre del grado del termopar y alambre del grado de la extensión.

Típicamente, el grado del termopar se utiliza para hacer el sensor de termopar real o punto de la detección (empalme) sí mismo, mientras que el alambre de la extensión del termopar (cable) se utiliza para conectar los sensores de termopar con los sistemas de instrumentación asociados, generalmente vía un conector terminal industrial del recinto o de termopar.

El tipo alambre del grado del termopar de N tiene mayores estabilidad del emf y resistencia a la corrosión que el tipo K, sin embargo la combinación desarrolla una salida más baja del emf y no puede, por lo tanto, ser substituida directamente.

El tipo termopar de N se compone de un alambre 1/2% del silicio del níquel-14% chromium-1 (+) contra un níquel 4 1/2% alambres del magnesio del silicio-1/10% (-). Fue desarrollado para ser utilizado bajo mismas condiciones como tipo K. Type N debe ser utilizado en atmósferas oxidantes o inertes con una gama de temperaturas del servicio entre -200°C y 1260°C (- 330°F a 2300°F). La adición de silicio y de cromo hace este tipo del termopar más resistente a la Verde-putrefacción y menos a la deriva cuando está comparada a un tipo K. El elemento negativo, o NN, de un tipo termopar de N se puede describir por nombres siguientes uces de los: Nisil, níquel-silicio. El elemento positivo, o NP, de un tipo termopar de N se puede describir por nombres siguientes uces de los: Nicrosil, níquel-cromo-silicio.

Tipo termopar de N (Nicrosil/Nisil): El tipo N comparte los mismos límites de la exactitud y de la temperatura como el tipo K. El tipo N es levemente más costoso. El tipo N tiene mejor repetibilidad entre 572F a 932F (300C a 500C) comparado al tipo K.

Tipo gama de temperaturas de N:

• Temperatura de funcionamiento continua máxima: hasta 2,300F (1,260C)
• Uso a corto plazo: 2,336F (1,280C)
• Alambre del grado del termopar, -454 a 2300F (- 270 a 1,260C)
• Alambre de la extensión, 32 a 392F (0 a 200C)

• Estándar: +/- 2.2C o +/- .75%
• Límites de error especiales: +/- 1.1C o 0,4%

Consideración para el tipo desnudo usos del alambre del termopar de E:

• El tipo N soportar mejor a la oxidación en las temperaturas altas cuando está comparado al tipo K.
