Datos del producto:
|
| Material: | de cobre, PVC o politef | Color: | etc. rojo, negro, blanco, azul, verde. |
|---|---|---|---|
| Aislamiento: | PVC o politef | Envoltura: | Alambre de cristal libre del PVC, del politef o del álcali |
| ESCUDO: | el alambre estañado, galvanizó la cinta compuesta plástica de cobre del alambre o de aluminio | Temperatura de trabajo: | -25~+200℃ |
| Punto culminante: | Cable de termopar de cobre galvanizado estañado,Cable de termopar compensador,Cable de termopar del aislamiento de Politef |
||

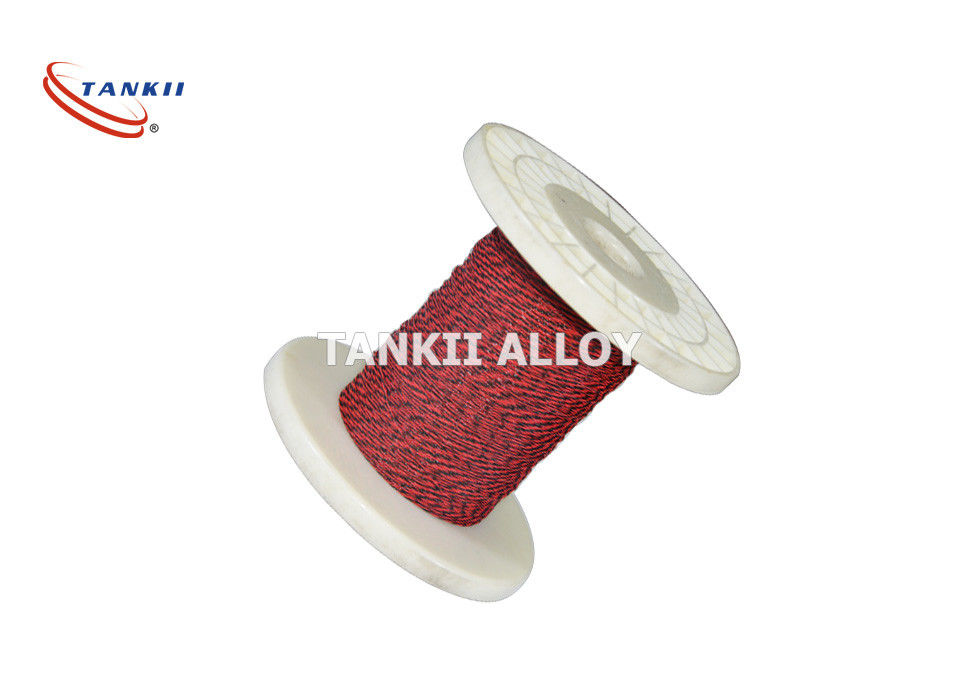

Compensación de cobre galvanizada estañada del cable de termopar
Cable de extensión de termopar
El alambre y el alambre que son utilizados en método de medida de la temperatura por el termopar, de que de la extensión del termopar consiste en dos metales disímiles que se unan a juntos en el extremo de detección. El alambre de la extensión utiliza los mismos materiales con el termopar para extender del termopar al equipo de medida.
Características: Propiedades termoeléctricas excelentes de la estabilidad, mecánicas y eléctricas, vida laboral de largo;
Estructura simple, flexibilidad excelente, fácil para la asamblea;
Alta estabilidad química, calor-resistiendo, y helada-resistiendo de revestido.
| Número de parte. | Grados del aislamiento | Conductor | Certificados | Estándar | Sistema del aislamiento | |
| OLTIW | Clase-b 130℃ |
0,16 ·--1,00 |
solo alambre | UL E466302 VDE 40040893 |
UL2353 IEC60950 IEC60601 IEC61558 IEC60065 |
E497858 OULY-130 |
| Nombre del conductor | Tipo | Tipo aplicable del termopar |
| Cu-Constantan 0,6 | SC o RC | S o R |
|
Hierro-constantan 22 Copper-Constantan40 Cromel 10-NiSi3 |
KCA KCB KX |
K |
|
Hierro-constantan 18 NiCr14Si-NiSi4Mg |
NC NX |
N |
| NiCr10-Constantan45 | EX | E |
| Hierro-Constantan 45 | JX | J |
| Cobre-Constantan 45 | TX | T |
Especificación:
| Tipo de la base del cable | sección de la base del cable (mm2) | los filamentos de la base numeran | solo diámetro de alambre (milímetros) |
| Base del alambre del solo filamento | 0,2 0,5 1,0 1,5 2,5 |
1 1 1 1 1 |
0,52 0,80 1,13 1,37 1,76 |
| Base multitorónica del alambre (alambre suave) | 0,2 0,5 1,0 1,5 2,5 |
7 7 7 7 19 |
0,20 0,30 0,43 0,52 0,41 |
Dimensión:
| Uso | Sección de la base (mm2) |
Grueso del aislamiento (milímetro) |
grueso de la envoltura (milímetro) |
diámetro máximo (milímetros) | |
| base de solo filamento | base suave multitorónica | ||||
| Uso universal | 0,2 0,5 1,0 1,5 2,5 |
0,4 0,3 0,7 0,7 0,7 |
0,7 0,8 1,0 1,0 1,0 |
3,0 × 4,6 3,7 × 6,4 5,0 × 7,7 5,2 × 8,3 5,7 × 9,3 |
3,1 × 4,8 3,9 × 6,6 5,1 × 8,0 5,5 × 8,7 5,9 × 9,8 |
| Uso de la resistencia de la temperatura | 0,2 0,5 1,0 1,5 2,5 |
0,4 0,4 0,4 0,4 0,4 |
0,3 0,3 0,3 0,3 0,3 |
2,3 × 4,0 2,6 × 4,6 3,0 × 5,3 3,2 × 5,8 3,6 × 6,7 |
2,4 × 4,2 2,8 × 4,8 3,1 × 5,6 3,4 × 6,2 4,0 × 7,3 |
Intercambio de valor de la resistencia en 20℃:
| Número de modelo | Sección de la base del cable (mm2) | ||||
| 0,2 | 0,5 | 1,0 | 1,5 | 2,5 | |
| SC o RC KCA KCB KX EX JX TX NC NX |
0,25 3,50 2,60 5,50 6,25 3,25 2,60 3,75 7,15 |
0,10 1,40 1,04 2,20 2,50 1,30 1,04 1,50 2,86 |
0,05 0,70 0,52 1,10 1,25 0,65 0,52 0,75 1,43 |
0,03 0,47 0,35 0,73 0,73 0,43 0,35 0,50 0,95 |
0,02 0,28 0,21 0,44 0,50 0,26 0,21 0,30 0,57 |
