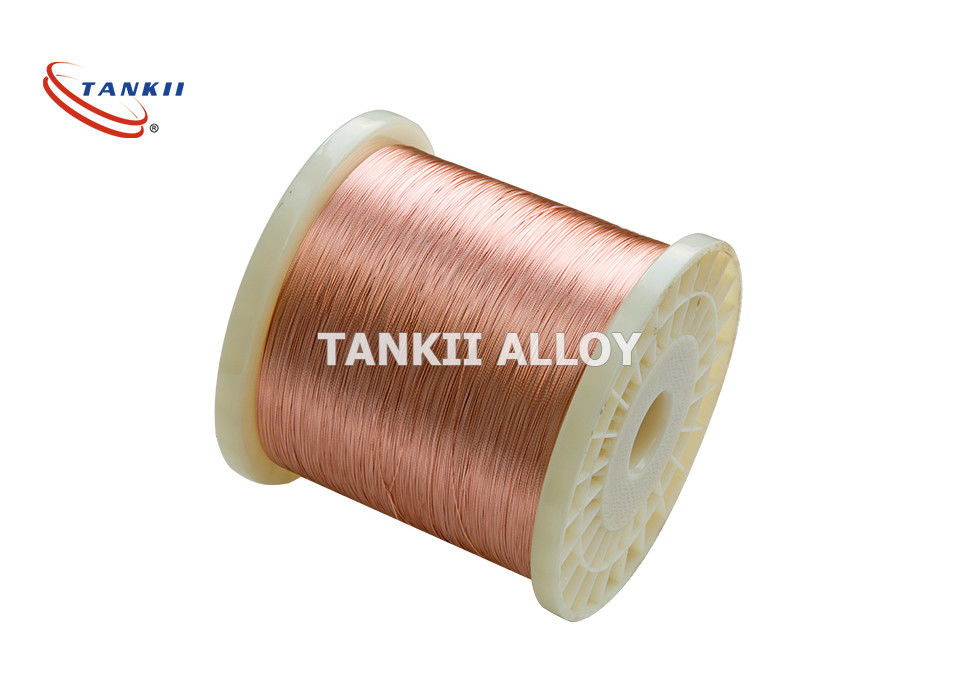

Alambre revestido del esmalte del diámetro 0.1m m de los transformadores del estruendo de ASTM

Diámetro 0,1 - 10 milímetros esmaltan el conductor de acero inoxidable de aluminio de cobre del alambre revestido

El alambre esmaltado es alambre de cobre con una capa delgada del aislamiento, y se utiliza en una variedad de usos incluyendo los transformadores, las bobinas heridas, los motores, los solenoides, y los instrumentos. El cobre crudo se dibuja para cumplir los requisitos específicos del tamaño basados en los estándares nacionales de la asociación del fabricante de material eléctrico (nema). Este alambre del imán cumple el estándar de la nema MW-35-C para la temperatura de funcionamiento (200°C/392°F) y maquillaje del aislamiento. El aislamiento se hace del poliéster modificado con un abrigo de Polyamideimide, y protege el alambre en espiral contra cortocircuitar. Las propiedades das alta temperatura de este alambre hacerlo conveniente para los usos termales severos de la sobrecarga.

Tipo del alambre: Alambre de acero inoxidable de aluminio de cobre esmaltado

Diámetro: 0.1-10 milímetros

Color: Natural o modificado para requisitos particulares

Aislamiento: Poliéster con el abrigo de Polyamideimide

Descripción de la nema: MW-35-C

Estructura: Minuto-Nom pesado

Grado de la temperatura: como aduana exigida

Ejemplo Specifocation:

Uso en transformador

Un transformador es un dispositivo que transfiere energía eléctrica a partir de un circuito a otro a través de sus bobinas (bobinas). Las propiedades necesarias para las bobinas del motor son similares a ésas necesarias para los transformadores, pero con el requisito adicional de soportar la vibración mecánica y fuerzas centrífugas en las temperaturas de funcionamiento.

Las bobinas del transformador se hacen normalmente del cobre pero el aluminio es un competidor conveniente donde están factores el peso y el primer coste decisivos.

En Norteamérica, el aluminio es la opción predominante del material de enrrollamiento para de baja tensión, seco-tipo transformadores de 15 kilovoltio-amperios más grandes (KVA). En la mayoría de las otras áreas del mundo, el cobre es el material de enrrollamiento predominante. Comprando decisiones sea generalmente una función de las evaluaciones de la pérdida expresadas en moneda por kilovatio.

El cobre usado para la fabricación de bobinas del transformador está bajo la forma de alambre para los pequeños productos y pela para un equipo más grande. Para los pequeños productos, el alambre debe ser bastante fuerte ser herido sin fractura, con todo bastante flexible para proporcionar bobinas cierre-llenas. Los productos de la tira deben estar de buena calidad superficial de modo que los esmaltes aisladores no analicen bajo voltaje. La buena ductilidad es esencial para que la tira sea formada y embale mientras que la buena fuerza es necesaria soportar las altas tensiones electromecánicas puestas bajo condiciones ocasionales del cortocircuito. Los alambres de enrrollamiento de cobre en transformadores son compatibles con todos los materiales de aislamiento modernos, tales como laca y esmalte. Las lacas permiten que el espaciamiento cercano de bobinas dé la mejor eficacia en las bobinas.

Una razón que dirige importante para elegir las bobinas de cobre sobre el aluminio es consideraciones del espacio. Esto es porque un transformador de la cobre-herida se puede hacer los transformadores más pequeño que de aluminio. Para obtener grados iguales en los transformadores de aluminio, un 66% una superficie transversal más grande se requiere que para los conductores de cobre. Sin embargo, el uso de resultados más de gran tamaño de los conductores en la fuerza de enrrollamiento de aluminio casi equivalente a las bobinas de cobre.

La conectividad es otra ventaja importante de los transformadores de la cobre-herida. La limpieza y el cepillado con un compuesto de la junta de la calidad para prevenir la oxidación no es necesarios con cobre.
