Detalles del producto
Lugar de origen: China
Nombre de la marca: TANKII
Certificación: ISO9001
Número de modelo: 0Cr27Al7Mo2/
Pago y términos de envío
Cantidad de orden mínima: 20kg
Precio: negotiation
Detalles de empaquetado: En el carrete, en bobina
Tiempo de entrega: 5-10 días
Condiciones de pago: L / C, T / T, Western Union
Capacidad de la fuente: 20, 000kg/month
Uso: |
Industria |
Forma: |
barra/barra/material redondo |
Material: |
FeCrAl |
Composición química: |
Aluminio ferro de Chrome |
Superficie: |
Blanco brillante, ácido/oxidado |
Uso: |
Industria |
Forma: |
barra/barra/material redondo |
Material: |
FeCrAl |
Composición química: |
Aluminio ferro de Chrome |
Superficie: |
Blanco brillante, ácido/oxidado |

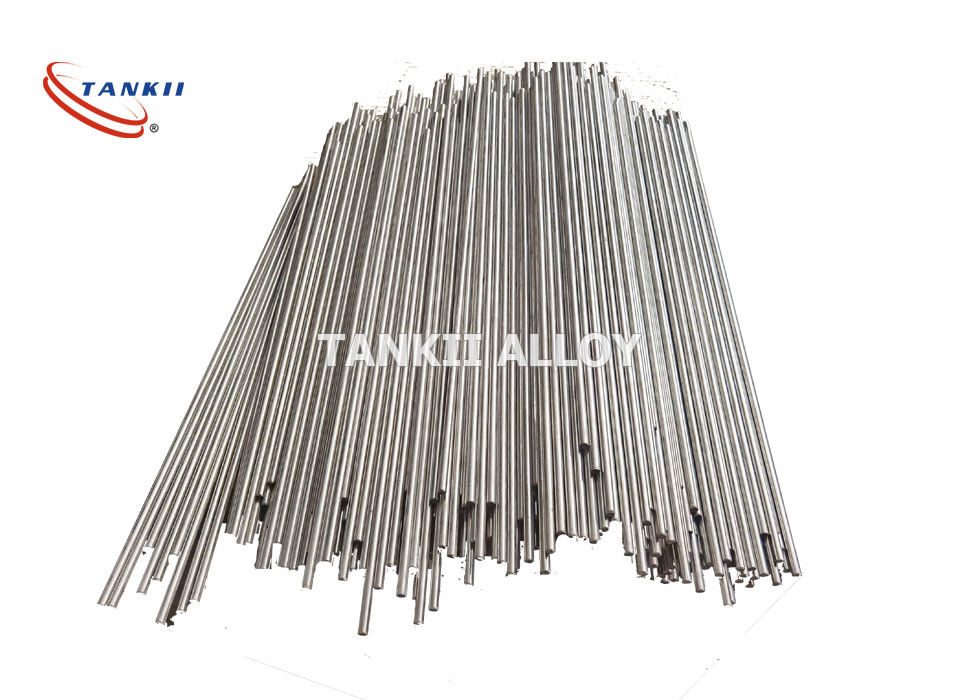

Aleación de la resistencia de FeCrAl (0Cr27Al7Mo2)
Con las características de la alta resistencia, coeficiente bajo de resistencia eléctrica, alta temperatura de funcionamiento, buena resistencia a la corrosión bajo temperatura alta, es ampliamente utilizado en el solo horno cristalino, el horno de sinterización, el horno de calcinación de cerámica y el horno del tratamiento térmico.
0Cr27Al7Mo2
Contenido químico (%)
| C | P | S | Manganeso | Si | Cr | Ni | Al | FE | Otro | ||
| Máximo | |||||||||||
| 0,05 | 0,025 | 0,025 | 0,20 | 0,40 máximo | 26,5~27,8 | 0,60 máximo | 5,0~7,0 | Bal. | MES 1.8-2.2 | ||
Propiedades mecánicas
| Max Continuous Service Temp | ºC 1350 |
| Resisivity en elºC 20 | 1,45 ohmios mm2/m |
| Densidad | 7,1 g/cm3 |
| Conductividad termal | 46,1 KJ/m·h·ºC |
| Coeficiente de extensión termal | 16,0×10-6/ºC |
| Punto de fusión | ºC 1510 |
| Resistencia a la tensión | Mpa 637~784 |
| Alargamiento | Minuto el 12% |
| Tarifa del encogimiento de la variación de la sección | 65~el75% |
| Doble en varias ocasiones la frecuencia | 5 épocas mínimas |
| Tiempo de servicio continuo | - |
| Dureza | 200-260HB |
| Estructura micrográfica | Ferrita |
| Propiedad magnética | Magnético |
Factor de temperatura de resistencia eléctrica
| ºC 20 | ºC 100 | ºC 200 | ºC 300 | ºC 400 | ºC 500 | ºC 600 | ºC 700 | ºC 800 | ºC 900 | ºC 1000 | ºC 1100 | ºC 1200 |
| 1 | 0,997 | 0,996 | 0,994 | 0,991 | 0,990 | 0,990 | 0,990 | 0,990 | 0,990 | 0,990 | 0,990 | 0,990 |
