cable de alambre trenzado de la resistencia de 19x0.52m m Uniforme para los elementos de calefacción

Detalles del producto

Lugar de origen: Shanghai, China

Nombre de la marca: TANKII

Certificación: ISO9001:2015/ ROHS

Número de modelo: 0Cr25Al5

Pago y términos de envío

Cantidad de orden mínima: negociación

Precio: To negotiate

Detalles de empaquetado: caja del carrete, de la bobina, del cartón o de la madera contrachapada con la película plástica seg

Tiempo de entrega: 7-12 días

Condiciones de pago: L/C, T/T, Western Union, Paypal

Capacidad de la fuente: 2000+TON+YEAR

Consiga el mejor precio
Contacta ahora
Especificaciones
Punto culminante:

alambre de alta temperatura

,

alambre eléctrico de la calefacción

Material disponible:
Nickel Based Alloy, Staninless Steel...
Usos:
Resistores; Equipos de calefacción
Diámetro externo:
Requerido
Característica:
Resistencia de Uniforme
Tipo:
Trenzado
Superficie:
Liso, brillante
Material disponible:
Nickel Based Alloy, Staninless Steel...
Usos:
Resistores; Equipos de calefacción
Diámetro externo:
Requerido
Característica:
Resistencia de Uniforme
Tipo:
Trenzado
Superficie:
Liso, brillante
Descripción
cable de alambre trenzado de la resistencia de 19x0.52m m Uniforme para los elementos de calefacción

cable de alambre trenzado de la resistencia de 19x0.52m m Uniforme para los elementos de calefacción



Descripción general:



El alambre trenzado se compone de varios pequeños alambres liados o envueltos juntos para formar un conductor más grande. El alambre trenzado es más flexible que el alambre sólido de la misma superficie transversal total. Se utiliza el alambre trenzado cuando una resistencia más alta al cansancio de metal se requiere. Tales situaciones incluyen conexiones entre las placas de circuito en los dispositivos del multi-imprimir-circuito-tablero, donde la rigidez del alambre sólido produciría demasiada tensión como resultado del movimiento durante la asamblea o el mantenimiento; Línea cordones del A.C. para los dispositivos; cables de instrumento musical; cables del ratón del ordenador; cables del electrodo de soldadura; cables de control que conectan piezas móviles de la máquina; cables de la rafadora; cables de la máquina que se arrastran; y otros numerosos.

En los de alta frecuencia, viajes actuales cerca de la superficie del alambre debido al efecto de piel, dando por resultado apagón creciente en el alambre. El alambre trenzado pudo parecer reducir este efecto, puesto que la superficie total de los filamentos es mayor que la superficie del alambre sólido equivalente, pero el alambre trenzado ordinario no reduce el efecto de piel porque todos los filamentos se cortocircuitan juntos y se comportan como solo conductor. Un alambre trenzado tendrá resistencia más alta que un alambre sólido del mismo diámetro porque el corte transversal del alambre trenzado no es todo de cobre; hay huecos inevitables entre los filamentos (éste es el problema que embala del círculo para los círculos dentro de un círculo). Un alambre trenzado con el mismo corte transversal del conductor que un alambre sólido se dice para tener el mismo indicador equivalente y es siempre un diámetro más grande.

Sin embargo, para muchos usos de alta frecuencia, el efecto de proximidad es más severo que efecto de piel, y en algunos casos limitados, el alambre trenzado simple puede reducir efecto de proximidad. Para el mejor rendimiento en los de alta frecuencia, el alambre del litz, que tiene los filamentos individuales aislados y torcidos en modelos especiales, puede ser utilizado.


Marca 1Cr13Al4 0Cr25Al5 0Cr21Al6 0Cr23Al5 0Cr21Al4 0Cr21Al6Nb 0Cr27Al7Mo2
Sustancia química principal el composition% Cr 12.0-15.0 23.0-26.0 19.0-22.0 22.5-24.5 18.0-21.0 21.0-23.0 26.5-27.8
Al 4.0-6.0 4.5-6.5 5.0-7.0 4.2-5.0 3.0-4.2 5.0-7.0 6.0-7.0
RE oportuno
cantidad
oportuno
cantidad
oportuno
cantidad
oportuno
cantidad
oportuno
cantidad
oportuno
cantidad
oportuno
cantidad
FE Resto Resto Resto Resto Resto Resto Resto
            Nb0.5 Mo1.8-2.2
Max.continuous
servicio temp.of
elemento (ºC)
950 1250 1250 1250 1100 1350 1400
Resistencia
μΩ.m, 20ºC
1,25 1,42 1,42 1,35 1,23 1,45 1,53
Densidad
(g/cm3)
7,4 7,10 7,16 7,25 7,35 7,10 7,10
Termal
conductividad
KJ/m.h.ºC
52,7 46,1 63,2 60,2 46,9 46,1 45,2
Coeficiente de
líneas extensión
α×10-6/ºC
15,4 16,0 14,7 15,0 13,5 16,0 16,0
PointºC de fusión 1450 1500 1500 1500 1500 1510 1520
Resistencia a la tensión
Mpa
580-680 630-780 630-780 630-780 600-700 650-800 680-830
Alargamiento en
ruptura %
>16 >12 >12 >12 >12 >12 >10
Variación de
área %
65-75 60-75 65-75 65-75 65-75 65-75 65-75
Repita el doblez
frecuencia (F/R)
>5 >5 >5 >5 >5 >5 >5
Dureza (H.B.) 200-260 200-260 200-260 200-260 200-260 200-260 200-260
Micrográfico
estructura
Ferrita Ferrita Ferrita Ferrita Ferrita Ferrita Ferrita
Magnético
propiedades
Magnético Magnético Magnético Magnético Magnético Magnético Magnético





Los filamentos de alambre más individuales en un paquete del alambre, cuanto el más flexible, torcedura-resistente, rotura-resistente, y más fuerte el alambre se convierten. Sin embargo, más filamentos aumentan complejidad y coste de fabricación.

Por razones geométricas, el número más bajo de filamentos considerados generalmente es 7: uno en el centro, con 6 rodeándolo en contacto cercano. El nivel siguiente para arriba es 19, que es otra capa de 12 filamentos encima de los 7. Después de eso el número varía, pero 37 y 49 son comunes, entonces en los 70 a los 100 se extienden (el número es no más exacto). Incluso números más grandes que se encuentran típicamente solamente en cables muy grandes.

Para el uso adonde el alambre se mueve, 19 es los más bajos que se debe utilizar (7 se deben utilizar solamente en los usos donde el alambre se coloca y después no se mueve), y 49 está mucho mejor. Para los usos con el movimiento repetido constante, tal como robots de montaje y alambres del auricular, 70 a 100 es obligatorios.

Para los usos que necesitan aún más flexibilidad, se utilizan aún más filamentos (los cables de soldadura son el ejemplo usual, pero también cualquier uso que necesite mover el alambre en áreas apretadas). Un ejemplo es un alambre de 2/0 hecho a partir de 5.292 filamentos del alambre de calibre #36. Los filamentos son organizados primero creando un paquete de 7 filamentos. Entonces 7 de estos paquetes se ponen juntos en paquetes estupendos. Finalmente 108 paquetes estupendos se utilizan para hacer el cable final. Cada grupo de alambres se hiere en una hélice de modo que cuando se dobla el alambre, la parte de un paquete se estire que se mueva alrededor de la hélice a una pieza que se comprima para permitir que el alambre tenga menos tensión.

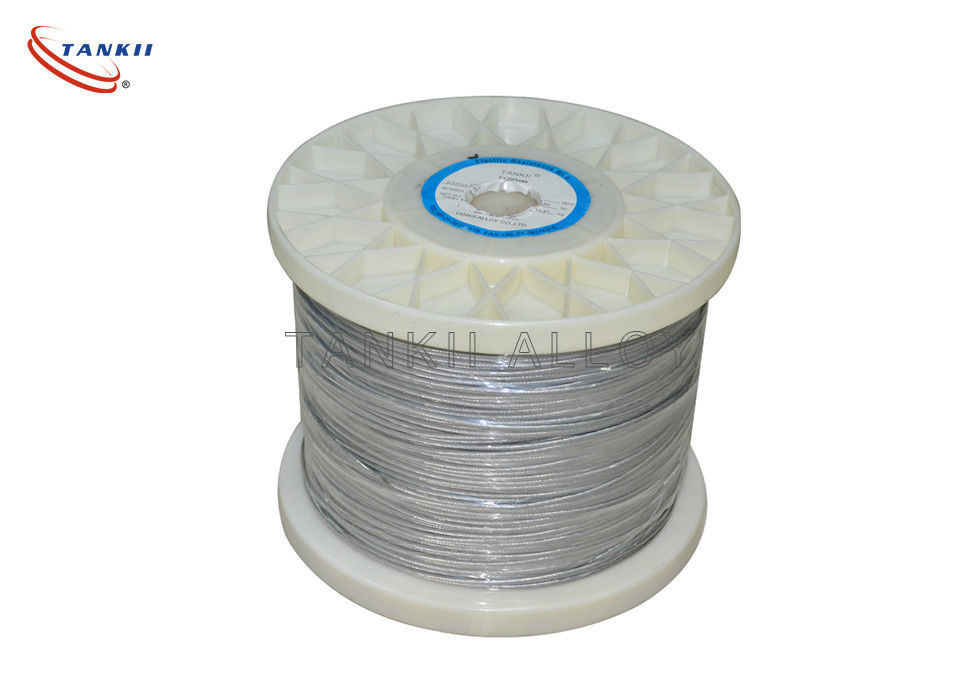

cable de alambre trenzado de la resistencia de 19x0.52m m Uniforme para los elementos de calefacción 0cable de alambre trenzado de la resistencia de 19x0.52m m Uniforme para los elementos de calefacción 1
