Datos del producto:
|
| Material: | Ni76Cr2Cu5 | Diámetro: | 0.02-5.00m m |
|---|---|---|---|
| Densidad: | 8,60 g/cm3 | Resisivity: | 0,55 |
| Punto del curie: | 400 C | Forma: | alambre, Rod, tira |
| Código del HS: | 75052200 | Alargamiento: | 2%-40% |
| Punto culminante: | Alambres magnéticos suaves de E11a,Alambres magnéticos suaves Ni76Cr2Cu5,Alambres magnéticos suaves 0.01m m |
||

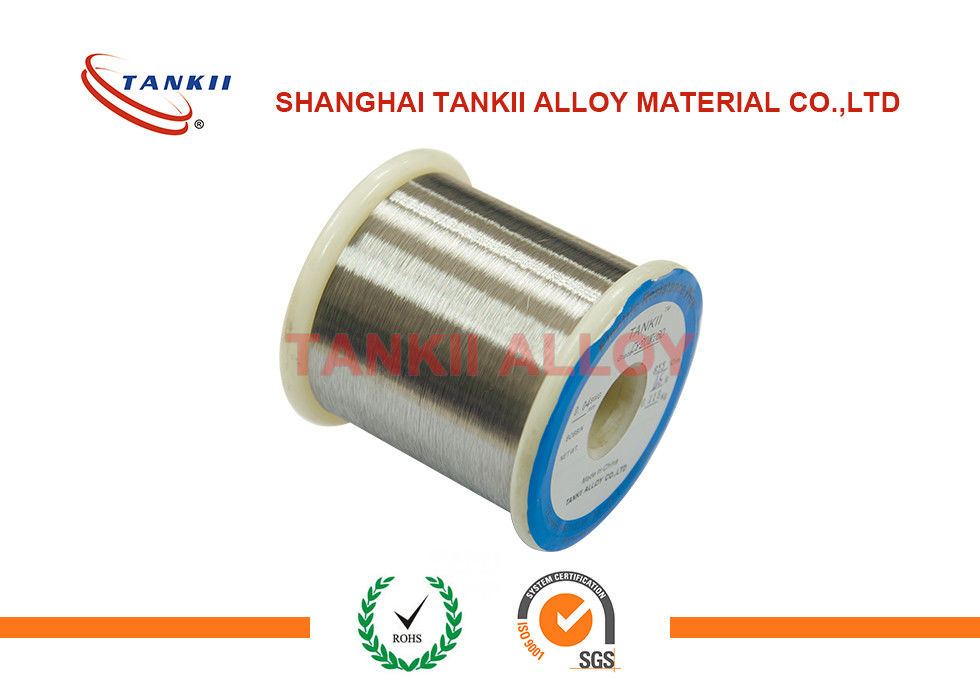

Alambre magnético de la aleación de la alta suavidad de la permeabilidad de la aleación de níquel e hierro 1j76 Ni76Cr2Cu5 E11a
1J76 (aleación magnética suave)
1J76 es una aleación magnética ferro-, con el contenido del níquel del cerca de 80% y de hierro del 20%. Inventado en 1914 por el físico Gustav Elmen en los laboratorios de teléfono de Bell,
es notable para su permeabilidad magnética muy alta, que hace útil como material del centro magnético en el equipo eléctrico y electrónico, y también en proteger magnético para bloquear campos magnéticos. Las aleaciones comerciales de la aleación de níquel e hierro tienen típicamente permeabilidad relativa de alrededor 100.000, comparada a varios miles para el acero ordinario.
Además de alta permeabilidad, sus otras propiedades magnéticas son coercivity bajo, cerca de la magnetoestricción cero, y magnetorresistencia anisotrópica significativa. La magnetoestricción baja es crítica para los usos industriales, permitiendo que sea utilizada en las películas finas donde las tensiones variables causarían de otra manera una variación ruinoso grande en propiedades magnéticas.
La resistencia eléctrica de la aleación de níquel e hierro puede variar tanto como el 5% dependiendo de la fuerza y de la dirección de un campo magnético aplicado. Las aleaciones de níquel e hierro tienen típicamente la cara centraron la estructura cristalina cúbica con un constante del enrejado de aproximadamente 0,355 nanómetros cerca de una concentración del níquel del 80%.
Una desventaja de la aleación de níquel e hierro es que no es muy dúctil o realizable, así que los usos que requieren formas elaboradas, tales como escudos magnéticos, se hacen de otras altas aleaciones de la permeabilidad tales como metal de MU. La aleación de níquel e hierro se utiliza en laminaciones del transformador y cabezas de registración magnética.
1J76 ampliamente utilizado en sistema radioelectrónico, teledirigido y automático del control de la industria, de los instrumentos de precisión.
El composition% normal
| Ni | 75~76.5 | FE | Bal. | Manganeso | 0.3~0.6 | Si | 0.15~0.3 |
| MES | - | Cu | 4.8~5.2 | Cr | 1.8~2.2 | ||
| C | ≤0.03 | P | ≤0.02 | S | ≤0.02 |
Propiedades mecánicas típicas
| Fuerza de producción | Resistencia a la tensión | Alargamiento |
| Mpa | Mpa | % |
| 980 | 1030 | 3~50 |
Propiedades físicas típicas
| Densidad (g/cm3) | 8,6 |
| Resistencia eléctrica en 20ºC (Om*mm2/m) | 0,55 |
| Coeficiente de la extensión linear (20ºC~200ºC) X10-6/ºC | 10.3~11.5 |
| Coeficiente λθ/10-6 de la magnetoestricción de la saturación | 2,4 |
| ºC del Tc/del punto del curie | 400 |
Las propiedades magnéticas de aleaciones con alta permeabilidad en campos débiles |
|||||||
| 1J76 | Permeabilidad inicial | Permeabilidad máxima | Coercivity | Intensidad de la inducción magnética de la saturación | |||
| hoja Сold-rodada de la tira. Grueso, milímetro |
μ0.08/(mH/m) | μm/(mH/m) | Hc/(A/m) | BS T | |||
| ≥ | ≤ | ||||||
| 0,01 milímetros | 17,5 | 87,5 | 5,6 | 0,75 |
|||
| 0.1~0.19 milímetros | 25,0 | 162,5 | 2,4 | ||||
| 0.2~0.34 milímetros | 28,0 | 225,0 | 1,6 | ||||
| 0.35~1.0 milímetros | 30,0 | 250,0 | 1,6 | ||||
| 1.1~2.5 milímetros | 27,5 | 225,0 | 1,6 | ||||
| 2.6~3.0 milímetros | 26,3 | 187,5 | 2,0 | ||||
| alambre retirado a frío | |||||||
| 0,1 milímetros | 6,3 | 50 | 6,4 | ||||
| Barra | |||||||
| 8-100 milímetros | 25 | 100 | 3,2 | ||||
| Modo del tratamiento térmico 1J76 | |
| Medios de recocido | Vacío con una presión residual no más alta que 0.1Pa, hidrógeno con un punto de condensación de no más alto que menos el ºC 40. |
| La temperatura y la tarifa de calefacción | 1100~1150ºC |
| Tiempo de ocupación | 3~6 |
| Tarifa de enfriamiento | Con 100 ~ 200 ºC/h refrescados al ºC 600, refrescado rápidamente a 300ºC |
Estilo de la fuente
| Las aleaciones nombran | Tipo | Dimensión | ||
| 1J76 | Alambre | D= 0.1~8m m | ||
| 1J76 | Tira | W= 8~390m m | T= 0.3m m | |
| 1J76 | Hoja | W= 10~100m m | T= 0.01~0.1 | |
| 1J76 | Barra | Dia= 8~100m m | L= 50~1000 | |
