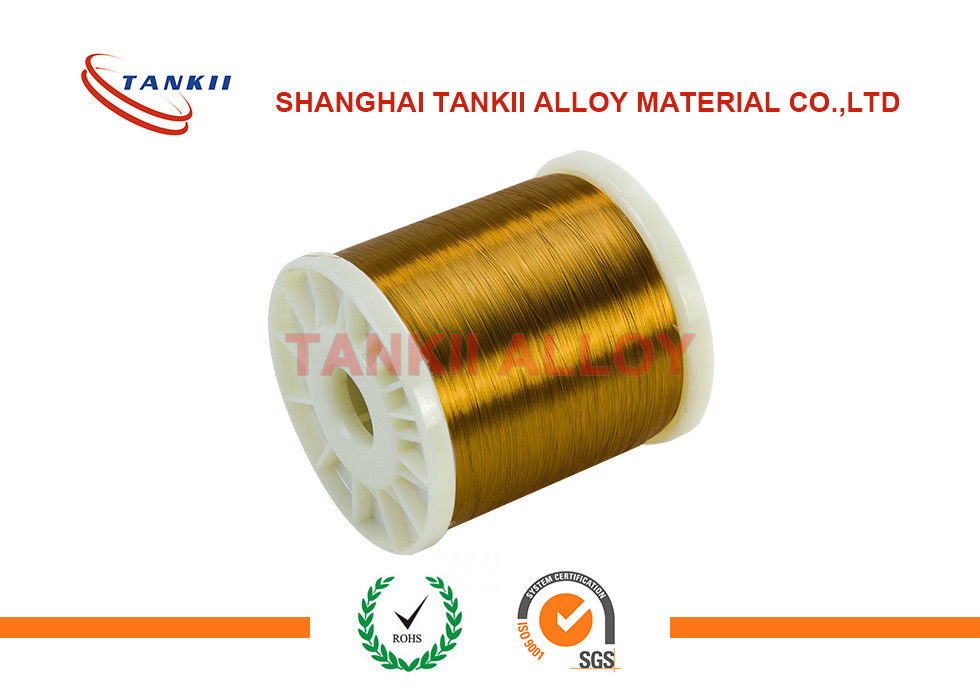

el cobre de 0.1m m y el tipo alambre del Constantan del termopar de T con Kapton desaparecen esmaltado
El cable de termopar se puede también llamar como cables de la instrumentación, puesto que se utilizan para la medida de proceso de la temperatura. La construcción es similar al cable de la instrumentación de los pares pero el material del conductor es diferente. Los termopares se utilizan en procesos para detectar temperatura y están conectados con los pirómetros para la indicación y el control. El termopar y el pirómetro son conducidos eléctricamente por los cables de extensión de termopar/los cables compensadores del termopar. Los conductores usados para estos cables de termopar se requieren tener propiedades termoeléctricas similares de (emf) como la del termopar usado para detectar la temperatura.
Nuestro tipo KX de la fabricación de la planta principalmente, el alambre compensador de NX, EX, de JX, del NC, de TX, de SC/RC, de KCA, de KCB para el termopar, y ellos se utilizan en instrumentos y cables de la medida de la temperatura. Nuestros productos compensadores del termopar son todos hicieron respetar por GB/T 4990-2010 ‘alambres de la aleación de la extensión y los cables compensadores para los termopares’ (estándar nacional chino), y también IEC584-3 ‘alambre compensador de la parte 3 del termopar’ (estándar internacional).
El cable aislado mineral (cable) del MI, alambre esmaltado, alambre de la cinta, barras se puede modificar para requisitos particulares según su petición.
Gama del uso:
• Calefacción – quemadores de gas para los hornos
• Enfriamiento – congeladores
• Protección del motor – temperaturas y temperaturas superficiales
• Control de alta temperatura – bastidor del hierro
Diversos códigos de color se pueden suministrar según la petición de los clientes.
Descripción detallada en el cable de termopar
Código del termopar |
Comp. Type |
Comp. Wire Name |
Positivo |
Negativo |
Nombre |
Código |
Nombre |
Código |
S |
SC |
cobre-constantan 0,6 |
cobre |
Proceso estadístico |
constantan 0,6 |
SNC |
R |
RC |
cobre-constantan 0,6 |
cobre |
RPC |
constantan 0,6 |
RNC |
K |
KCA |
Iron-constantan22 |
Hierro |
KPCA |
constantan22 |
KNCA |
K |
KCB |
cobre-constantan 40 |
cobre |
KPCB |
constantan 40 |
KNCB |
K |
KX |
Chromel10-NiSi3 |
Chromel10 |
KPX |
NiSi3 |
KNX |
N |
NC |
Hierro-constantan 18 |
Hierro |
NPC |
constantan 18 |
NNC |
N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si |
NPX |
NiSi4Mg |
NNX |
E |
EX |
NiCr10-Constantan45 |
NiCr10 |
EPX |
Constantan45 |
ENX |
J |
JX |
Hierro-constantan 45 |
Hierro |
JPX |
constantan 45 |
JNX |
T |
TX |
cobre-constantan 45 |
cobre |
TPX |
constantan 45 |
TNX |
|
El color del aislamiento y de la envoltura
|
Tipo |
Color del aislamiento |
Color de la envoltura |
Positivo |
Negativo |
G |
H |
/ |
S |
/ |
S |
SC/RC |
ROJO |
VERDE |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
KCA |
ROJO |
AZUL |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
KCB |
ROJO |
AZUL |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
KX |
ROJO |
NEGRO |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
NC |
ROJO |
GRIS |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
NX |
ROJO |
GRIS |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
EX |
ROJO |
BROWN |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
JX |
ROJO |
PÚRPURA |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
TX |
ROJO |
BLANCO |
NEGRO |
GRIS |
NEGRO |
AMARILLO |
Nota: G--Para el uso general H--Para el uso a prueba de calor S--La clase normal de la clase de la precisión no tiene ninguna muestra |
Material de aislamiento:
Tipo material |
Temporeros de funcionamiento continuos. /℃ |
Resistencia de abrasión |
Resistencia química |
Resistencia de humedad |
Resistencia solvente |
Resistencia de la llama |
PE |
80 |
Bueno |
Excelente |
Excelente |
Excelente |
Pobre |
PVC |
105 |
Muy bueno |
Muy bueno |
Bueno |
Justo |
Excelente |
TPE |
125 |
Excelente |
Pobre |
Bueno |
Bueno |
Excelente |
SILICÓN |
200 |
Bueno |
Bueno |
Excelente |
Excelente |
Excelente |
FEP |
200 |
Excelente |
Excelente |
Excelente |
Excelente |
Excelente |
PFA |
260 |
Excelente |
Excelente |
Excelente |
Excelente |
Excelente |
PTFE |
260 |
Bueno |
Excelente |
Excelente |
Excelente |
Excelente |
FIBRA DE B-GLASS |
260 |
Bueno |
Bueno |
Justo |
Bueno |
Bueno |
FIBRA DE G-GLASS |
510 |
Pobre |
Bueno |
Bueno |
Excelente |
Excelente |
FIBRA DE Q-GLASS |
704 |
Justo |
Bueno |
Bueno |
Excelente |
Excelente |
FIBRA DE LA SILICONA VÍTREA |
1100 |
Bueno |
Bueno |
Excelente |
Excelente |
Excelente |
INSULATION* MINERAL |
1100 |
Excelente |
Excelente |
Bueno |
Excelente |
Excelente |
Entrega y paquete:
1. Paquete estándar de la exportación para el alambre del termopar
2. Entrega por el mar o el aire, en cerca de 5-7 días después de conseguir el pago
Material esmaltado para el alambre del termopar
1. Pintura del poliéster: 155℃, 220℃
2. Kapton desaparece: 300℃
El grueso esmaltado puede ser una capa, o dos capas según la petición del cliente.
Si usted tiene cualquier investigación en el alambre esmaltado del termopar, éntreme en contacto con por favor para más detalles.
